Fab176

-------------------- EDIT --------------------

Ich habe mir mal überlegt, die geplanten und ausgeführten Umbauten hier aufzulisten und - so gut ich das hinbekomme - zu verlinken. Die Farben sollen heißen: ROT - in Arbeit. BLAU - in Arbeit, Teile vorhanden. GRÜN - erledigt. GELB - in der Diskussion. OHNE FARBE - nur so eine Idee...

KAROSSERIE

• .:R32 Front (klick mich)
• .:R32 Heck (klick mich)
• .:R32 Seitenschweller
• .:R32 Heckklappenspoiler
• Bearbeitung / Ziehen / Bördeln Kotflügel vorne und hinten jeweils 2.5 cm
• Fender Flares GFK (klick mich)(klick mich mehr)
• US GTI Rückleuchten
• GFK Türen
• GFK Motorhaube
• GFK Kotflügel vorne
• GFK Heckklappe
• Makrolon Scheiben Seite vorne, Seite hinten, Heck
• .:R32-Look Depo Scheinwerfer (klick mich)

INNENRAUM

• Golf Mk5 .:R32 Lenkrad
• Zusatzinstrumente McNally Electronics für Boost/IAT, EGT/EMP, oil temp/press (klick mich)
• Entfall OEM 2DIN VW Gamma
• Entfall Climatronic
• Entfall Rückbank
• Entfall Bodenbeläge, Dachhimmel etc.
• Entfall Reserverad
• Wiechers-Käfig (klick mich)
• Sparco Pro 2000 (klick mich)

FAHRWERK

• Tieferlegung aus optischen Gründen - DTS Line Gewindefahrwerk - ausgebaut
• Tieferlegung aus fahrdynamischen Gründen Schritt 1 - H&R Gewindefahrwerk (klick mich)
• Tieferlegung aus fahrdynamischen Gründen Schritt 2 - Bilstein B16 PSS9
• Domstrebe Audi S3 vorne oben (klick mich)
• Domstrebe Wiecher hinten
• Querlenkerstrebe Wiechers
• Felgen und Bereifung, die über die Bremse passen - RH Turbo 8.5/10x18 - verkauft
• Felgen und Bereifung, die auf die Rundstrecke passen
• Radlagergehäuse .:R32 vorne (klick mich)
• Gussquerlenker .:R32 vorne (klick mich)
• Einstellbare Domlager (klick mich)

BREMSE

• Porsche Cayenne ZR/ZL18 Bremssättel vorne (klick mich)
• .:R32 Bremsscheiben vorne
• Audi TT RS Bremsscheiben 370x32 vorne
• Audi S3 Bremssättel hinten als Handbremssättel
• Porsche Cayenne 4-Kolben-Sättel hinten (klick mich)
• VW Phaeton Bremsscheiben 310x22 auf LK 5/100 umgebohrt hinten (klick mich)
• Stahlflex Bremsschläuche
• Umbau .:R32 ESP Mk60 (klick mich)
• Umbau auf 27mm HBZ (klick mich)

ANTRIEB

• Motorblock ARL auf 81mm aufbohren
• modifizierte Kolben VW Crafter
• Panchi H-Schaft-Pleuel 100mm Hub mit Sputterlagern und ARP-Bolzen (klick mich)
• Sputterlager für Kurbelwelle und ARP-Bolzen
• geänderte Ölpumpe (klick mich)
• geänderter Ölrücklauf für Turbo (direkt in Ölwanne a la 1.8T)
• Flowbench-behandelter Zylinderkopf (klick mich)
• geänderte Ventile (33/38 mm)
• Nockenwelle Dbilas mit geändertem Ventilhub; DLC-beschichtet
• Ventilfedern Sonderanfertigung (klick mich)(klick mich mehr)
• BB PDE 9.0 mit 1200er Düsen

TURBO / ABGASANLAGE

• modifizierter BorgWarner S200V (klick mich) (klick mich mehr)umgebaut auf Amarok BiTDI Unterdruckdose (klick mich)
• V-Band Downpipe S3-Style
• Abgaskrümmer Guss verworfen - passt nicht (klick mich)
• Abgaskrümmer Edelstahl 4-in-1 (klick mich)
• Abgasanlage 76mm Edelstahl ab Kat, passend für einen 4motion (klick mich)
• 1-Zeller Sportkat mit V-Band-Flanschen

LADELUFTSYSTEM / FRISCHLUFT

• L2A IC - verworfen
• großer Upgrade FMIC vom Golf 5/6 GTI (klick mich)
• Wasserkühler vom Golf 6 GTI
• Kühlerlüfter vom Golf 4 .:R32 (klick mich)
• Verrohrung Aluminium mit V-Band-Flanschen
• Ansaugkrümmer D24 modifiziert (klick mich)
• Luftfilterkasten Audi TT RS (klick mich)
• Verlegung Batterie in Reserveradmulde (Varley Red Top 40) (klick mich)

---------------------------- EDIT ENDE -------------------------

Moin!

Ich bin seit kurzem Besitzer eines Golf 4 TDI 4motion in Highline Ausstattung. Ich hab diesen Wagen ziemlich bewußt ausgesucht, da er im Grunde nur als solide Ausgangsbasis für einen Umbau dienen soll - daher war zwingend 4motion angesagt und idealerweise ein 2-Türer

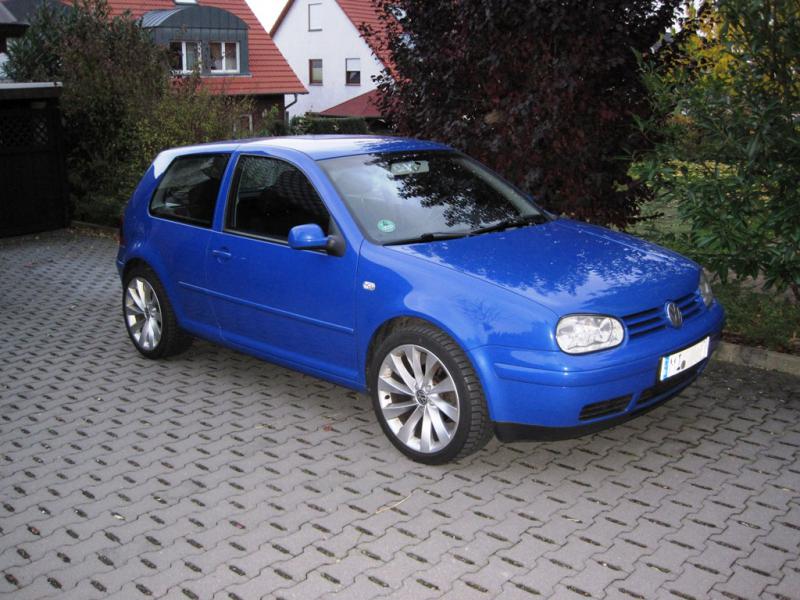

Und so sieht die Hütte gegewärtig aus:



Ich weiß, dass er noch etwas hochbeinig dasteht. Das liegt am sackstarken Serienfahrwerk, das aber in Zukunft einem B16 weichen darf. Aber bis das so weit ist, wird erst einmal der Rest in Angriff genommen.

Was mit dem Wagen geplant ist? Ich hatte bisher einen VW Sharan mit einem stark modifizierten PD TDI gefahren, der auf dem Prüfstand 250 PS und 530 Nm leistete. Ganz nett, aber für ein über 1.8t schweres Schiff nicht überragend. Der Motor ist mittlerweile ausgebaut und zerlegt; die sterblichen Überreste der Familienkutsche wurden zerlegt und in Teilen verkauft.

Bisherige Schandtaten am Motor:
- Block gebohrt und gehohnt auf 81mm Kolben (= 2.0)
- modifizierte Kolben vom VW Crafter mit veränderter Omega-Mulde, veränderter Ölkühlgalerie, vertieften Ventiltaschen; Verdichtung 16:1
- H-Schaftpleuel von Panchi samt Sputterlagern
- Dbilas Nockenwelle mit erhöhtem Ventilhub, aber unverändertem PD-Nocken-Hub; DLC-beschichtet
- vergrößerte Einlass-/Auslassventile (38mm IN/ 34mm EX)
- modfizierte PDE ("BigBore PDE") mit vergrößertem Förderkolben sowie Bosio race1043 Düsen
- großer FMIC (statt winzigem SMIC )
- modifizierter Turbo auf Basis GTB2260VK; Verwendung von 25er Turbine sowie 65mm Kompressorrad
- 4-in-1 Edelstahl-Abgaskrümmer
- Wegfall AGR und Abstellklappe
- custom Downpipe sowie Edelstahlabgasanlage mit großem Durchmesser
- Sachs EInmassenschwungrad und Motorsportkupplung
- und noch der übliche Kram, der bei so einem Motor anfällt (ARP-Bolzenkit usw)

Ich kann zu den meisten Teilen auch gerne mal Bilder hochladen, da der Motor momentan eh noch ein Puzzle ist. Mit dem Einbau ist vermutlich nicht vor April zu rechnen sein, da speziell so Dinge wie der umgebaute Turbo recht lange brauchen. Die Software schreiben wir übrigens selbst; das haben wir bei allen anderen Motoren auch immer so gemacht. Ziel der Geschichte sind Leistungswerte >300 PS, was auch recht locker machbar sein sollte. Damit die Fuhre auch wieder zum Stehen kommt, wandern noch meine Brembo-6-Kolbensättel vom Porsche Cayenne in den Golf; kombinieren wollte ich die mit den R32-Scheiben.

Ansonsten wird an dem Wagen nicht viel passieren; er soll möglichst unauffällig daher kommen. Die VW Interlagos (mit den schwindeligen Adapterplatten) sind mir schon fast zu auffällig, aber die Bremsanlage erfordert leider min. 18". Also es kommen keine R32-Stoßfänger, Jubi-Schürzen oder sonstiges an den Wagen

Innen hab ich ein wenig verändert; das originale VW Gamma samt CD-Player ist bereits rausgeflogen, damit ich im Doppel-DIN-Schacht Platz für die Zusatzinstrumente von McNally Electronics habe (mittel NewSouthPerformance Blende für 3x 52mm Instrumente; Boost/EGT, oil temp/pressure, EGT/EMP). Aus der Not heraus habe ich noch die W8-Innenleuchte verbaut, aber das soll es dann auch gewesen sein.

Soviel zu dem (geplanten) Umbau - wenn ich noch Bilder hochladen soll, gebt mir Bescheid

Gruß,

Fabian

Hier mal ein paar Bilder der wichtigsten Teile:

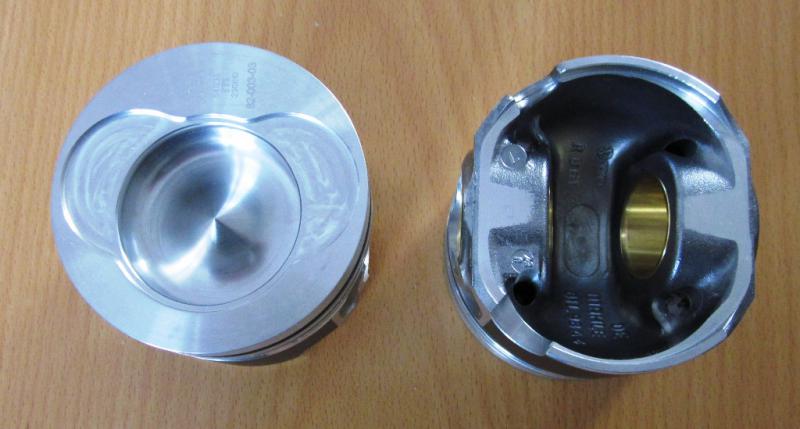

modifizierte VW Crafter Kolben

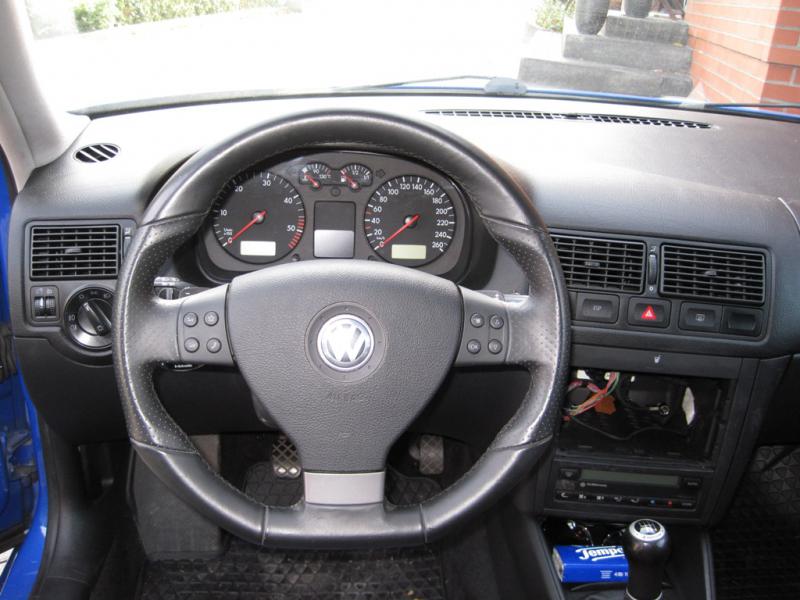

fast vergessen: mein G5 R32 DSG-Lenkrad

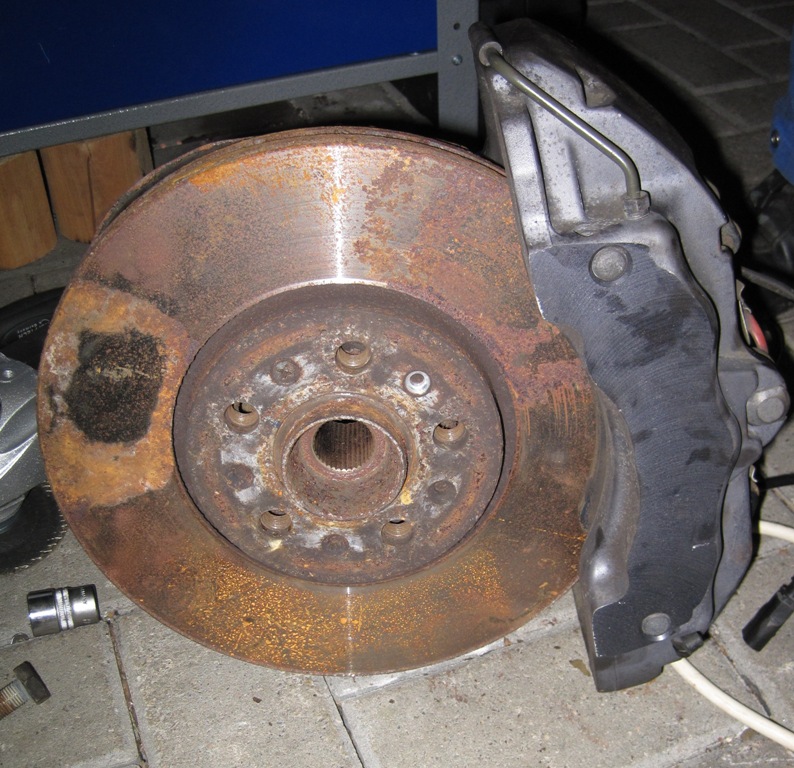

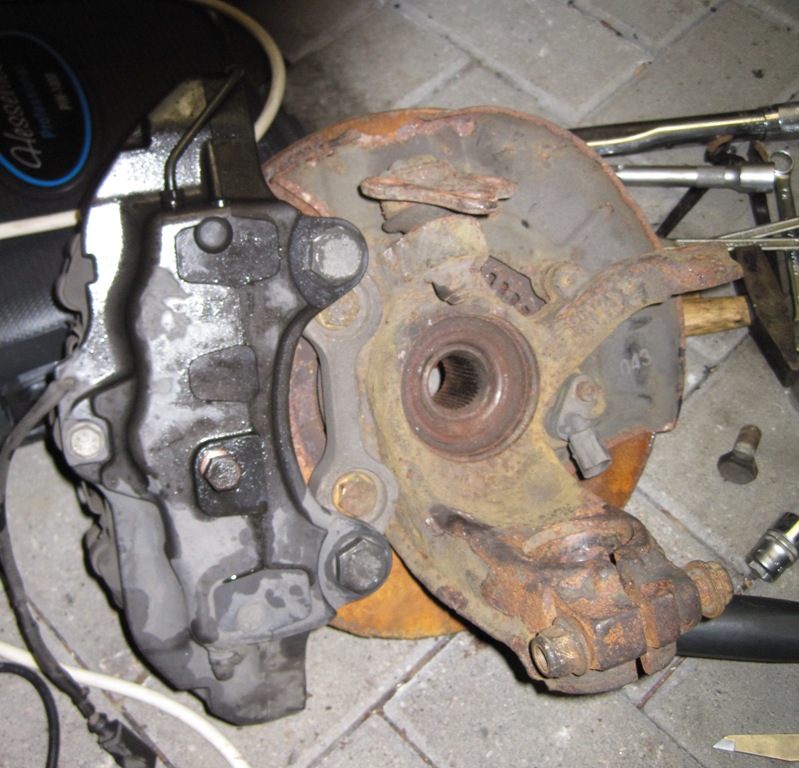

Brembo 6-Kolben-Sattel an 288er Scheibe

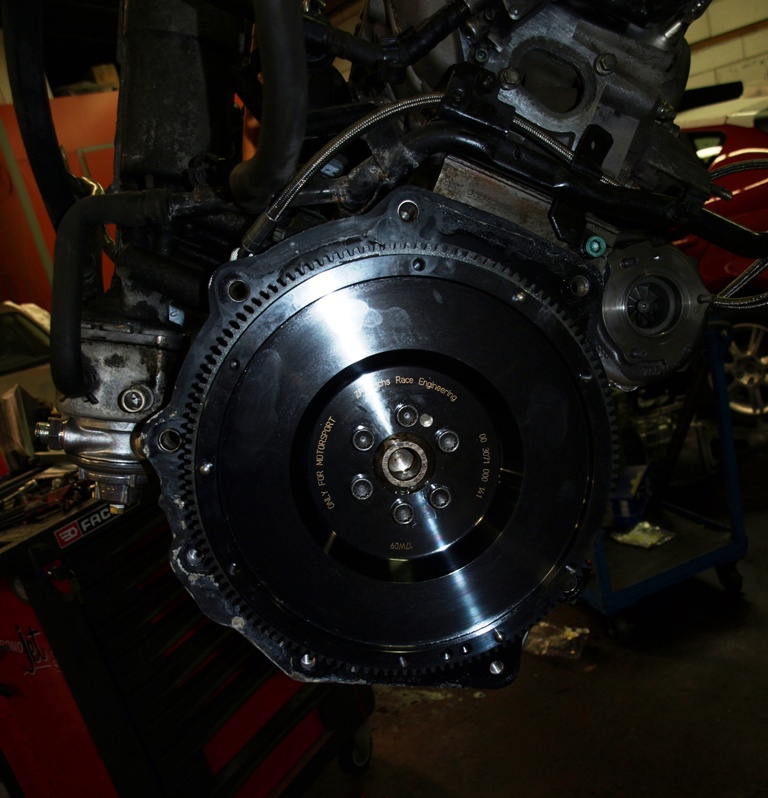

Mein SMF


Motorblock etc. sehen nicht so fürchterlich spannend aus, daher verkneife ich mir mal Bilder davon.

Gruß,

Fabian

TDI-GTI-4-Motion

Hört sich gut an. Bilder sind sehr gewünscht.
Was war das eigentlich mal für ein Motor? AJM, ASZ?

Fab176

Wir nehmen dafür einen ARL-Block. Der Block ist momentan in der Werkstatt und "nackt", das sieht unspektakulär aus Von den restlichen Teilen suche ich mal Bilder raus...

golf4life

Klingt ja alles sehr abenteuerlich, aber auch sehr interessant

Aber Thread passt gut in den Bereich Umbauten

jaganot

Oh das klingt ja mega. Als Dieselfreund hab ich für sowas immer n offenes Ohr. Bin gespannt wie n Flitzebogen.

Toni-VMT

als 2.0tdi im passat 3bg fahrer, also generell diesel, sehr interessant was man machen kann, da 95% der themen sich auf benziner tuning beziehen

immer schön weiter updates fahren

mfg toni

klinge

Die Software machen wir selbst hat mir gefallen! Aber ich bin gespannt!

Ultraviolet

Zeig mal den neuen Turbo

shmerlin

Klingt nicht schlecht der Umbau.

Kann es sein, dass der Brembo-Sattel abgefräst ist?

André8000

oha^^
wenner fertig is, wolln wir dann ma 2, 3 wochen tauschen?!

aber ü 300 pferde...hält das???

1,6SR

Hört sich alles super an. Ich hoffe die Basis hat 6-Gang. Über 200PS haält das 5-Gang nicht lange aus.
Lader vom storebo oder baust du selber auf Vakuumdose usw. um?

Fab176

Na dann will ich mal der Reihe nach antworten

@golf4life: Das ist auch abenteuerlich Wenn der Thread besser in Umbauten passt, kann der auch gerne von einem Mod verschoben werden.

@jaganot: Ich halte euch hier auf dem Laufenden...

@Toni-VMT: Ich bin mittlerweile auch passionierter Dieselfahrer, da die Motoren doch mehr Potential haben, als manche denken. Die Updates folgen...

@klinge: Klingt komisch, ist aber so Bei den Umbauten machen wir die Software genau so, wie sie sein soll. Nix von der Stange oder "aus der großen Bibliothek". Da wird dann auch so ein Unfug wie AGR, Abstellklappe oder LMM softwareseitig eliminiert

@Ultraviolet: Ich habe aktuell keine Bilder, da wir noch auf das Kompressorrad warten und das Teil in der Werkstatt ist. Sieht aber aus wie ein auf Unterdruck umgebauter GTB2260VK. Wir haben auch den MJ2010 GTB2260VZK vom 3.0 CR TDI mit 240 bhp bestellt, da das Teil kugelgelagert ist und wir mal schauen wollen, ob der auch als Basis für Umbauten taugt.

@shmerlin: Nee, der Bremssattel ist völlig unberührt. Wo sieht der denn abgefräst aus?

@André8000: Tauschen? Eher ungern, das Teil will mit viel Liebe gefahren werden Und halten soll das auf jeden Fall; wir haben in einem Ibiza einen VEP TDI mit 280 bhp (mehr bringt die Pumpe nicht), der hält auch super - trotz Rundstreckeneinsätzen.

@1,6SR: Die Basis hat 6-Gang, ja. Schön wäre ja auch ein DSG-Umbau, aber das ist vielleicht irgendwann mal die Kür, wenn ALLES andere fertig ist und mir langweilig wird. Außerdem müssten beim DSG dann ja noch die Kupplungsscheiben geändert werden und neue Software drauf - und DSG-Soft haben wir noch nicht geschrieben. Den Lader haben wir vom Großhändler und wir bauen selber auf Vakuum um - ist ja kein Hexenwerk. Den ganzen anderen Krempel wie Krümmer, Downpipe usw. schweißen wir auch selbst; dann sind wir sicher, dass es auch 100%ig passt. Außerdem müssen so viele Flansche etc. für die Messinstrumente mit eingebaut werden, dass man ewig lange erklären müsste, was wo hin soll (Stichwort EGT und EMP).

Gruß,

Fabian

shmerlin

Auf dem 1.Bild der Bremse der Sichtbereich auf dem z.B. der Schriftzug wäre.

Fab176

Ich hab die Sättel nagelneu bekommen; die sind im Audi Q7 auch verbaut und dort "nackt"

shmerlin

Die werden original mit solchen Frässpuren ausgeliefert und verbaut?
Des sieht aus als wären die Plan gefräst worden für Felgen die wenig Platz bieten.

Fab176

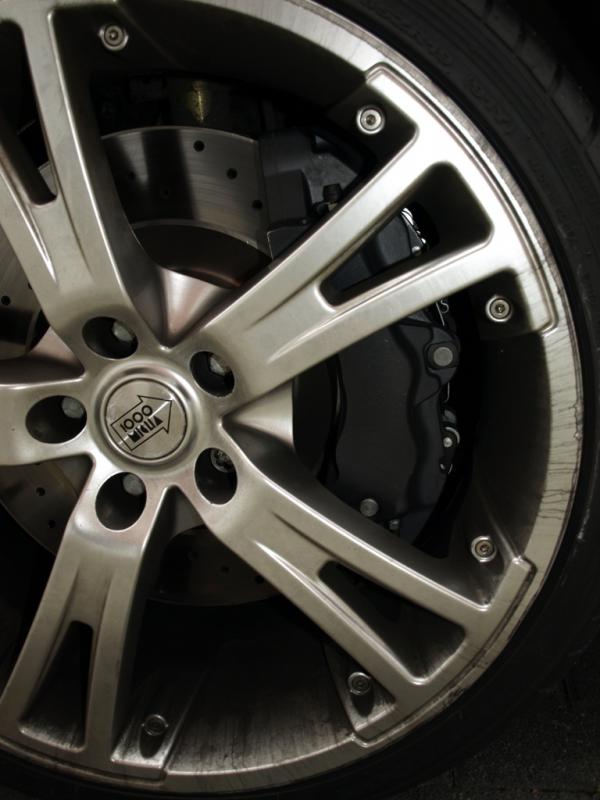

Ich glaube, das täuscht ein bisschen auf dem Foto - die sind grob mit einem Lappen abgewischt worden, vielleicht hat der die Spuren hinterlassen. Ich hab die vorher auf 8.5x19 ET35 Mille Miglia EV-R gefahren, da war noch satt Platz. Außerdem würde ich nix an den Bremssätteln fräsen - ich mag ja verrückt sein, aber nicht lebensmüde Den 2. Satz Sättel, den wir in einem Exeo verbaut haben, sieht genauso plan auf der Seite aus.

NACHTRAG: wahrscheinlich irritiert die Flex im Hintergrund ein wenig



Man ignoriere bitte die Kollateralschäden an den Felgenrändern

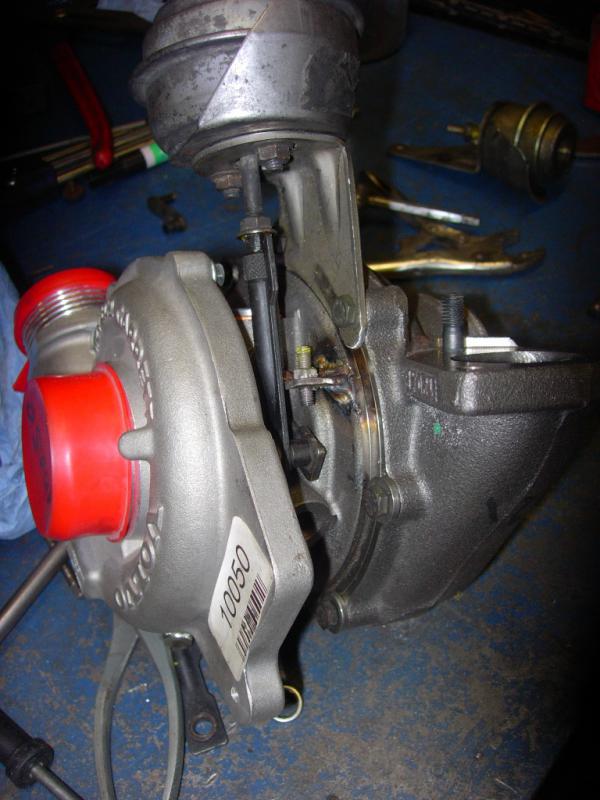

Wegen Turbo-Bildern: hier mal ein Bild von dem GTB2056VL vom D5 Volvo, den ich vorher gefahren habe. Ebenfalls auf Vakuum umgebaut.



Und hier mal ein Bild meiner letzten Errungenschaft aus den USA, die sich allerdings als "ein wenig" zu groß für meine Bedürfnisse entpuppt hat:

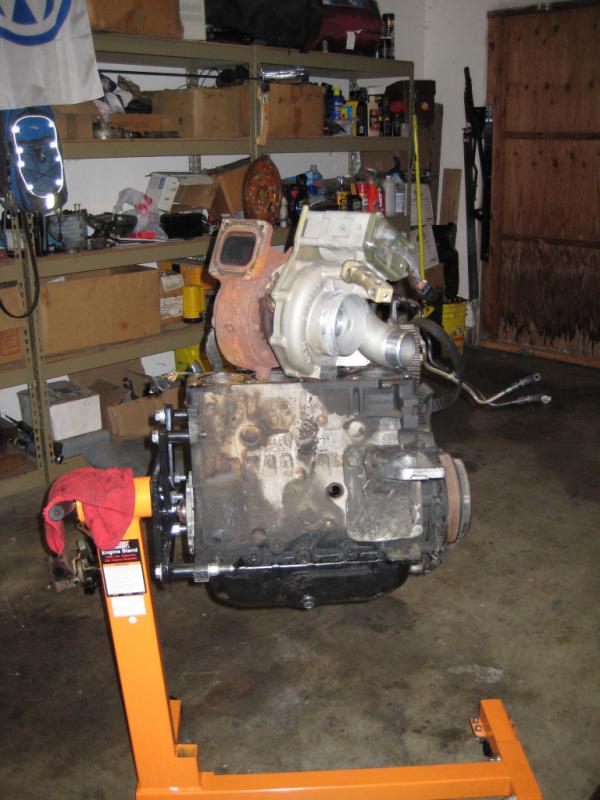

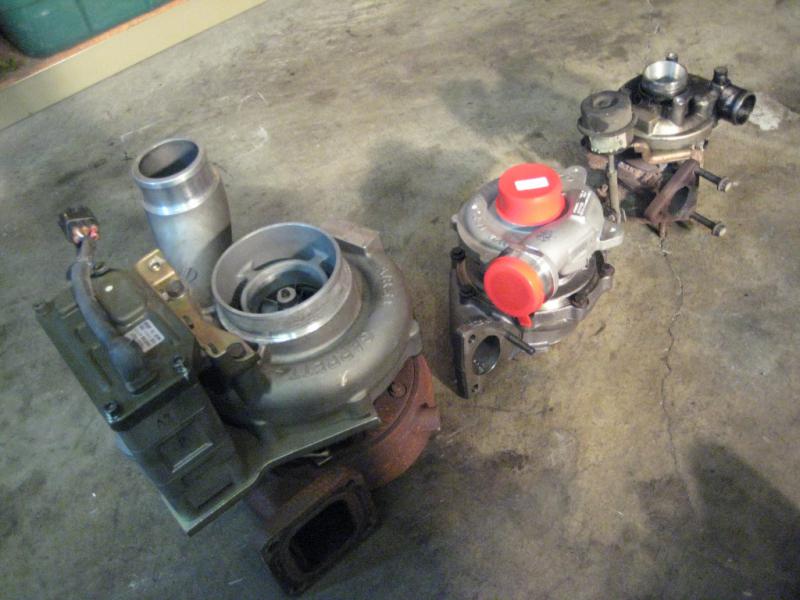

Es handelt sich dabei um einen Garret GT4082KLNV von einem 2007er Hino Truck. Das untere Bild zeigt den Klotz auf einem Motorblock, nur mal als Größenvergleich. Oben auf dem Bild sind VNT17 und ein GTB2056VL im Vergleich daneben. Mir wurde das Teil als GT30V angeboten

MisterPimp

Moin

Vermeide Doppelpost , ansonsten bekommst du eine Gelbekarte von mir
wenn du nicht weißt wie das geht , schreib mir eine PN .

am besten nicht auf Antworten sondern auf Ändern klicken , dann klappt das schon

shmerlin

Nicht.

Nach einer kleinen Recherche muss ich sagen, das das von Audi OEM so verbaut wird mit den kreisförmigen Fräsriefen. Naja.......
(ebay Artikelnummer: 150519397289)

Fab176

@MisterPimp: Alles klar, ich werde mich dran halten - kann ich das nachträglich noch zusammenführen und den 2. Beitrag löschen? NACHTRAG: Danke!

@shmerlin: Die Sättel in der Auktion sehen zumindest von der Form genauso aus, auch wenn die Spuren nicht so ausgeprägt zu erkennen sind.

klinge

Das ist ja auch nicht die Kunst! Aber wie willst du die >90mg/H in den Zylinder bekommen?
